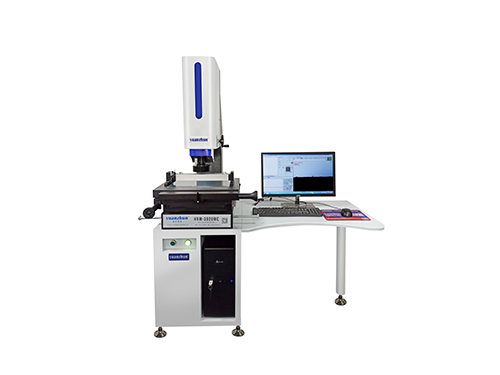

手动毛刺测量仪
联系号码： 15899944006
邮箱：yxzzh17@163.com 地址：东莞市寮步镇寮浮路27号鼎昊.牛杨高新科技产业园第10栋 来源：http://yuanzhun17.com/wwh/product_detail/43.html 发布时间： 2024-10-11■ 1490超大变倍镜头，大大提高放大倍数
■ 手动极片夹具，可以兼备测量横向，纵向毛刺
■ 采用优质花岗石底座、立柱，精度稳定
■ 进口高清数字相机，图像大小自由切换，清晰度高
■ 全闭环运动控制系统，测量重复性更好
■ YZ3000可存储控制系统，精度数据永不丢失
■ 采用YZ-F多功能测量软件
■ 测量数据一键输出为EXCEL/WORD/TXT报表
机台型号 | HVM-2010MC | HVM-3020MC | HVM-4030MC |
X、Y测量行程（mm） | 200*100 | 300*200 | 400*300 |
Z测量行程（mm） | 200(可定制至400mm) | ||
外形尺寸（mm） | 1250*580*1600 | 1450*680*1600 | 1650*780*1600 |
工作台尺寸(mm) | 350*250 | 450*350 | 550*450 |
玻璃尺寸(mm) | 240*140 | 340*240 | 440*340 |
机台重量（kg） | 150 | 230 | 350 |
工件限重（kg） | 20 | ||
基座材质 | 00级精密花岗石底座 | ||
机构材质 | 特制碳合金工作台、精密级花岗石立柱 | ||
X 、Y轴测量精度(μm) | 2+L/200 | ||
Z轴测量精度(μm) | 5+L/50 | ||
重复精度（μm） | 3 | ||
操作方式 | 手动 | ||
传动方式 | 无牙螺杆＋V型导轨 | ||
光栅尺 | 0.0005mm密封玻璃光栅 | ||
导轨 | 精密无牙螺杆 | ||
传动光杆 | 精密无牙螺杆 | ||
运动控制器 | YZ 3000控制系统 | ||
影像系统 | 高清彩色数字成像系统（高清图像，大小自由切换） | ||
光源 | 3环8区程控LED光源 | ||
光学镜头 | 1490高清连续变倍镜头（高清） | ||
放大倍率 | 40～520X | ||
测量软件 | YZ-F手动测量软件 | ||
制具 | YZ-MC001手动毛刺专用 | ||
电脑 | 定制 | ||
工作电源 | 110V-220V单相50Hz | ||
工作环境 | 温度20℃±2℃，湿度30～80% | ||
