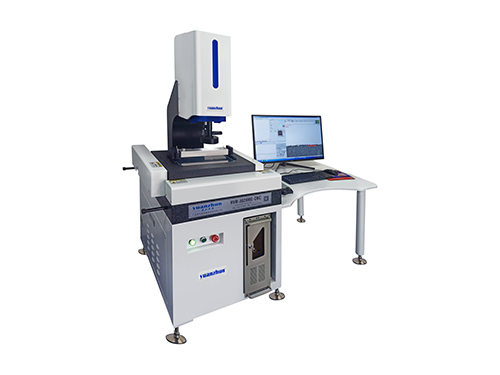

自动毛刺测量仪

联系号码： 15899944006

邮箱：yxzzh17@163.com
地址：东莞市寮步镇寮浮路27号鼎昊.牛杨高新科技产业园第10栋
来源：http://yuanzhun17.com/wwh/product_detail/42.html
发布时间： 2024-10-11

■ 1490超大变倍镜头，大大提高放大倍数
■ 自动旋转极片夹具，横向纵向毛刺一次搞定
■ 精密花岗石工作台，精度稳定可靠
■ 进口高速直线导轨，速度快噪音小
■ 八分区LED环形光源，多维度打光，寻边更加清晰
■ 进口高清数字相机，像素更高，放大倍数更大
■ 全闭环运动控制系统，测量重复性更好

应用领域
适用于锂电/电容级片毛刺检测(快速检测/不漏检)

自动极片毛刺测量仪HVM- MC-CNC技术参数

型号	HVM-3020MC-CNC	HVM-4030MC-CNC	HVM-5040MC-CNC
测量范围(mm)	300x200x200	400x300x200	500X400x200
外形尺寸（mm）	850x1300X1550	1000x1400X1550	1200X1500X1550
重量（kg）	250	350	450
承重(kg）	20	25	25
X、Y轴测量精度	2+L/200
Z轴测量精度(μm）	5+L100
重复精度(μm)	2
运动速度(mm/s)	XY轴:0-200 Z轴:0-100
光栅尺	采用开放式高分辨率玻璃光栅尺,分辨率00005
图像传感器CCD	yuanzhun Hz-7001/3英寸700线工业彩色相机
视频采集卡	高解晰度视频卡
导轨	Z轴:“HIWIN"P级直线导轨 X、Y轴:精密V型导轨(防错位)
丝杆	z轴:“TBI酽”研磨滾珠丝杆 X、Y轴:“TBI”锻适级滾珠丝杆
光学系统	yuanzhun Hz-1490高精度专用镜头
放大倍率	光学放大倍率:14-9X影像放大倍率:48-400X
软件	yuanzhun YZ-CNO自动测量软件
轮廓光源系统	LED冷光源,256级亮度程控可调
表面光源系统	四环八区LED冷光源,各区独立操控,256级亮度程控可调
运动控制	yuanzhun Hz-4000全闭环控制系统
电机	TIGER交流同步伺服电机
定位装置	激光指示器方便对焦和定位
选购件	yuanzhun HZ-MC02专用夹具
