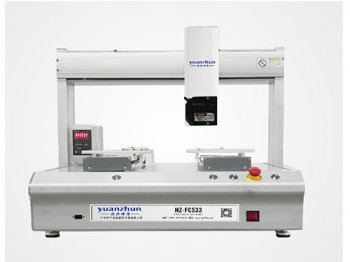

多功能快速测量仪HZ- FC主要特点
■配备超精密激光传感器，可快速检测产品平面度，精度可以达到3um;
■广泛应用于手机外壳LOGO、手机中框、手机玻璃、高度、深度、平面度、厚度等快速测量;
■该系列产品外形尺寸小巧，可放置于生产线用于零件的全检;
■可根据客户需求定制非标测量机型;
尺寸检测:
接触式:使用接触式位移传感器配合高精度的位移系统，以较低的作用力(0.3N)测量玻璃、塑料、橡胶等各种物体;测量范围0-5.0mm;测头有球型、针型、扁平型等，可以根据被测元素选取;
非接触式:使用非接触式位移使传感器配合高精度的位移系统，无需外力接触到工作，完成工件表面元素坐标值的采取，测量设定坐标位置的高度;
厚度+平面度检测:使用光纤同轴传感器可以有效的解决普通激光传感器反射角的限制，对于透明的零件可以同时取得第1层~第3层的数据，使用科学的计算方法可以测量得各层面的高度+平面度，以及各层面之间的厚度。
平面度检测:通过快速的非接触式测量，结合直线度评定法、对角线评定法、三点评定法、最小区域评定法、最小二乘法等多种计算方法，测量零件表面的平面度;

多功能快速测量仪HZ- FC参数

型号	HZ-FC533
外形尺寸（mm）	500X300X300
测量范围（mm）	700X600X600
总重量（kg）	45KG
激光	5KG
线性精度（μm）	0-300mm/s
重复精度（μm）	0.01
定位精度（μm）	0.02
电源（mm/s）	雷赛闭环步进电机
测量范围（mm）	HIMIN直线导轨+TBI滚珠丝杆
总重量（kg）	PC界面
激光	8I/O
线性精度（μm）	USB
重复精度（μm）	AC220V 50/60HZ
定位精度（μm）	10-40℃
电源（mm/s）	20-60%
