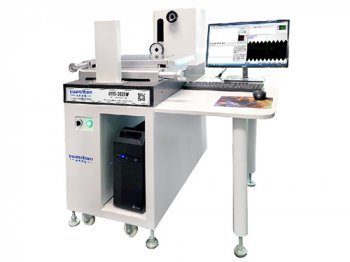

手动卧式影像测量仪

联系号码： 15899944006

邮箱：yxzzh17@163.com
地址：东莞市寮步镇寮浮路27号鼎昊.牛杨高新科技产业园第10栋
来源：http://yuanzhun17.com/wwh/product_detail/16.html
发布时间： 2024-10-12

手动卧式影像测量仪 HVM-W 主要特点

■采用“HIWIN"P级直线导轨和精密V型滚珠导轨，保证机器精度及使用寿命。
■立柱和底座采用坚实的花岗岩结构、稳定可靠。
■配备YZ-F多功能2D测量软件，自动寻边，影像测高。
■配备可移动可拆卸的仪器专用桌。
■高清卡位变倍镜头和高分辨率CCD,实现产品高清晰度测量。
■测量结果可输出Word、TxT、Excel、 CAD等格式。
■可导入DXF文件进行快速检测。

手动卧式影像测量仪 HVM-W 参数

型号	HVM-2010W	HVM-3010W
测量范围(mm)	200×100×100	300×100×100
外型尺寸(mm)	950×845×1285	1050×845×1285
重量(kg)	150	190
承重（kg）	20	20
测量精度（μm）	3+L/200
测量方式	手动
光栅尺	采用开放式高分辨率玻璃光栅尺,分辨率0.001mm
图像传感器CCD	yuanzhun HZ-7001/3英寸700线工业彩色相机
导轨	乙轴:“HIWIN”P级直线导轨X、Y轴:精密V型导轨
光学系统	6.5:1连续变倍卡位镜筒
放大倍率	光学放大倍率:07-4.5;X影像放大倍率:24-200X
软件	yuanzhun手动2D测量软件
轮廓光源系统	LED冷光源,程控可调
表面光源系统	48颗LED冷光源,256级亮度程控可调
数据控制	HZ-3000专用数据控制器、USB接口、软件调节光源亮度
